高新九號項目玻璃幕墻系統采用彈簧鋼銷的新型連接技術，不同于傳統構件幕墻框架鋁合金立柱和橫梁的連接在現場通過鋁角碼加不銹鋼螺栓或螺釘連接的工藝，即在現場確定橫梁和立柱的位置后，用電鉆鉆孔加裝鋁角碼，再用螺栓或螺釘連接。現場手工加工操作勞動效率低，質量受人為因素影響很大。此外，為給角碼連接提供操作空間，橫梁采用“［”形開口型材,待角碼安裝完成后,為美觀，再用橫梁扣蓋把“［”形型材蓋上,連接接頭隱藏在里面。雖然這樣橫梁外觀形成封閉矩形梁，但實際上只有“［”形型材參與橫梁的抗扭計算，材料利用率低。
為提高橫梁與立柱連接的施工效果，便于在車間機械化加工，使現場操作工作變得簡便，同時也使接頭的質量更高，更一致，本項目采用了橫梁立柱新型連接結構技術，即采用不銹鋼彈簧鋼銷使橫梁立柱連接固定的新技術。
施工步驟：
橫梁下料→攻絲→安裝彈簧鋼銷→注膠固定→立柱定位開孔→兩端同時回縮彈簧鋼銷→立柱孔位處水平推入橫梁→用塞尺檢查彈簧鋼銷是否彈入孔位→橫梁安裝到位→檢查是否吻合牢固
施工要點：
（1）橫梁下料：為保證下料精度，根據施工圖紙，加工圖紙和工藝卡要求，采用數控雙頭切割鋸下料。

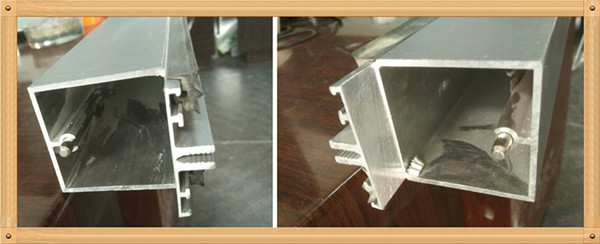

（2）不銹鋼彈簧鋼銷安裝：先將彈簧鋼銷裝入橫梁的絲孔內，注膠固定，再反復回縮彈簧鋼銷幾次，檢查彈簧鋼銷是否伸縮自如，是否有卡死現象。
（3）橫梁安裝就位：先找出待安裝的橫梁位置，將彈簧鋼銷縮回使之與橫梁兩端邊緣平齊，再沿水平向兩立柱推進，兩端平齊，同步進行，直至橫梁鋼銷彈入立柱孔位并安裝到位。
（4）檢查各橫梁就位情況是否有錯，立柱橫梁接口是否吻合，橫梁安裝是否水平，不銹鋼彈簧鋼銷是否完全彈入立柱孔內，采用觀察，手板的方法檢查橫梁就位和牢固情況，用水準儀檢查橫梁的水平度，用0.5mm的水平塞尺檢查不銹鋼彈簧鋼銷是否完全彈入立柱孔位，用鋼卷尺檢查橫梁的尺寸誤差。
現場安裝時，立柱標高安裝準確與否是橫梁安裝準確到位的關鍵因素，其直接影響橫梁安裝質量，因此須反復核對立柱的安裝標高。不銹鋼彈簧鋼銷與立柱孔位是否完全吻合，也直接影響橫梁安裝的精度及牢固性。
閉口型橫梁立柱彈簧插銷新型連接技術避免了傳統開口型橫梁現場角碼與立柱連接方式存在的各種弊端，根據高新九號項目的應用效果，其具有安裝精度高和牢固度可保證等特點，降低了施工成本，提高了施工效率，值得我們在以后的項目建設中推廣。
